Гидроклапан КХД 8-160 — это высокоточный автоматический разгрузочный клапан специального назначения, предназначенный для повышения энергоэффективности и продления ресурса гидравлического оборудования с периодической нагрузкой. Этот ключевой элемент гидросистемы обеспечивает стабильную работу при резких перепадах давления, предотвращая перегрузку насоса и существенно снижая энергопотребление. Гидроклапан КХД 8-160 от бренда Гидротех является проверенным решением для промышленных предприятий Казахстана благодаря своей надежности, простоте монтажа и настройки.
Описание и назначение гидроклапана КХД 8-160
Данное устройство относится к категории автоматических разгрузочных клапанов, работающих в связке «насос – клапан – гидроаккумулятор». Главная задача Гидроклапана КХД 8-160 — обеспечить мгновенную подпитку гидросистемы от аккумулятора при пиковых нагрузках и перевести насос в экономичный режим холостого хода, когда давление в аккумуляторе достигает заданного значения. Это позволяет снизить потребление энергии на 30–40%, что особенно актуально при постоянной эксплуатации оборудования. Типичные сферы использования включают прессовое, литьевое, строительно-дорожное и крановое оборудование.
Основные параметры: вес, размеры, код ТН ВЭД
Конструкция Гидроклапана КХД 8-160 отличается компактностью и умеренной массой, что упрощает его интеграцию в существующие гидравлические линии. Для удобства выбора приведены основные параметры.
| Параметр | Значение |
|---|
| Масса | 10 кг |
| Габаритные размеры (Д×Ш×В) | 254 × 82 × 150 мм |
| Код ТН ВЭД | 8481.20.000 |
Стыковое присоединение и небольшие габариты позволяют легко установить Гидроклапан КХД 8-160 на гидроплиту без необходимости сложного переоборудования.
Әлгі гидроклапан КХД 8-160 неге бәрібір қуанады? Ол қашан демалыс алу керектігін жақсы біледі!
Технические характеристики гидроклапана КХД 8-160
Технические параметры определяют область применения и условия эксплуатации устройства. Гидроклапан КХД 8-160 рассчитан на работу в системах со средним давлением и обеспечивает стабильную производительность.
| Параметр | Значение |
|---|
| Условный проход (Dy) | 8 мм |
| Номинальное рабочее давление (Pn) | 16 МПа (160 бар) |
| Максимальный расход рабочей жидкости (производительность) | 10 л/мин |
| Тип рабочей среды | Минеральные гидравлические масла (вязкость 10–400 сСт) |
| Диапазон рабочих температур | от -40°C до +80°C |
| Присоединительные размеры (межосевое расстояние) | 220 мм |
| Диаметр монтажных отверстий | 11 мм |
Как работает гидроклапан КХД 8-160
Принцип работы Гидроклапана КХД 8-160 основан на двухпозиционном управлении потоком жидкости. На этапе накопления энергия насоса через открытый обратный клапан поступает в гидроаккумулятор. Когда давление в системе достигает верхнего установленного предела (регулируется винтом), силовой элемент клапана срабатывает. Клапан переключается, направляя поток от насоса на слив (в бак). Насос при этом переходит в режим холостого хода, экономя ресурс и электроэнергию. При падении давления в аккумуляторе ниже нижнего порога (также регулируемого) клапан автоматически возвращается в исходное положение, возобновляя зарядку аккумулятора. Эта цикличность обеспечивает стабильность системы при переменных нагрузках.
Температурный режим, ресурс и надежность
Гидроклапан КХД 8-160 предназначен для эксплуатации в широком температурном диапазоне от -40°C до +80°C, что позволяет использовать его в условиях казахстанской зимы и летней жары. Корпус из высокопрочного чугуна СЧ20 и уплотнения из маслостойкого нитрилкаучука обеспечивают герметичность и устойчивость к вибрациям. При использовании очищенного масла (фильтрация не грубее 25 мкм) и соблюдении условий эксплуатации срок службы устройства составляет не менее 10 лет. Гарантия от производителя Гидротех — 24 месяца.
Область применения и совместимое оборудование
Данный Гидроклапан КХД 8-160 нашел широкое применение в отраслях, где требуется работа гидросистем в режиме периодических пиковых нагрузок. Его устанавливают на:
- Промышленные прессы (листогибочные, штамповочные, ковочные).
- Литьевые машины для термопластов и резины.
- Мобильную строительную технику: экскаваторы-погрузчики, автокраны, дорожные катки.
- Подъемно-транспортное оборудование (краны, манипуляторы).
- Гибочные и отрезные станки с гидроприводом.
Гидроклапан КХД 8-160 совместим с гидроаккумуляторами объемом от 1 до 25 литров.
Расшифровка условного обозначения и пример заказа
Маркировка КХД-8/160 УХЛ4 расшифровывается следующим образом:
КХД — клапан разгрузочный автоматический.
8 — условный проход, 8 мм.
/160 — номинальное давление, 16 МПа (160 бар).
УХЛ — климатическое исполнение для умеренного и холодного климата.
4 — категория размещения (для помещений без регулирования микроклимата).
Пример правильного оформления заказа: «Гидроклапан разгрузочный автоматический КХД-8/160 УХЛ4, 2 шт.».

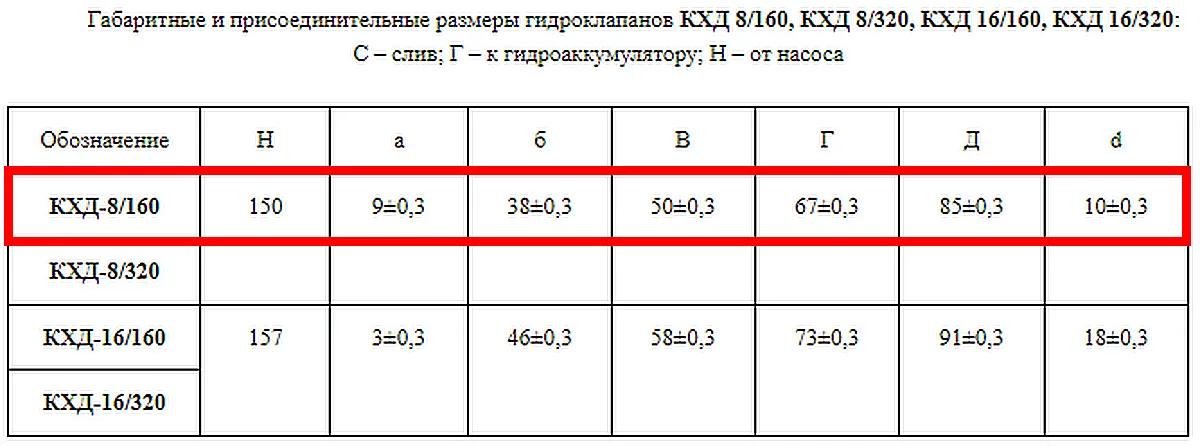

Габаритные и присоединительные размеры гидроклапана
Чертеж с габаритными размерами гидроклапана КХД 8-160 для подготовки места установки.
Схема подключения Гидроклапана КХД 8-160 стандартна: входной порт (P) подключается к напорной линии насоса, порт (A) — к гидроаккумулятору, а порт (T) — к сливной линии (баку).
Гидравлическая схема подключения клапана КХД 8-160 в систему насос-аккумулятор.

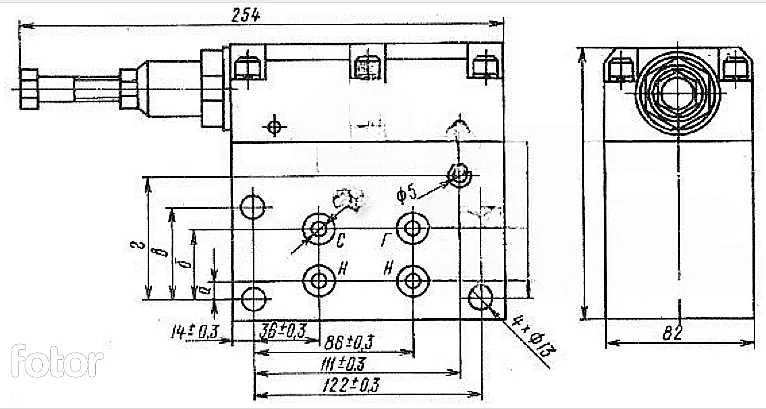

Детальный чертеж присоединительных размеров и посадочных отверстий для монтажа клапана.
Ремкомплект и запасные части
Наиболее подвержены износу в процессе эксплуатации уплотнительные элементы. Стандартный ремкомплект для Гидроклапана КХД 8-160 включает:
| Наименование детали | Материал | Кол-во в ремкомплекте |
|---|
| Уплотнительное кольцо манжеты (поршня) | Нитрилкаучук NBR | 2 шт. |
| Уплотнительное кольцо стакана | Нитрилкаучук NBR | 1 шт. |
| Регулировочный винт с контргайкой (при необходимости) | Сталь | 1 компл. |
| Пружина управляющего модуля (редко) | Пружинная сталь | 1 шт. |
Часто задаваемые вопросы (FAQ)
Вопрос 1: Как правильно выбрать нужную модификацию гидроклапана КХД для своего оборудования?
Ключевыми параметрами являются рабочее давление в вашей системе (не должно превышать 16 МПа для модели КХД 8-160) и требуемый расход жидкости. Также важно учитывать тип рабочей среды (минеральное масло, биожидкость) и климатические условия. Наши специалисты на сайте Гидротех всегда готовы помочь с подбором.
Вопрос 2: Каковы сроки поставки гидроклапана КХД 8-160 в города Казахстана?
Мы осуществляем быструю доставку со склада в Костанае. В города Алматы, Астана, Шымкент, Караганда, Актобе, Тараз, Павлодар, Усть-Каменогорск доставка занимает 2-5 рабочих дней. Возможна отправка в другие регионы Казахстана и страны СНГ.
Вопрос 3: Можно ли использовать гидроклапан КХД 8-160 с биоразлагаемыми гидравлическими жидкостями?
Да, стандартные уплотнения из нитрилкаучука (NBR) совместимы с большинством биожидкостей на растительной основе. Однако для сред на водной основе (HFA, HFB) необходима предварительная замена уплотнений на элементы из фторкаучука (FKM).
Вопрос 4: Какие признаки указывают на необходимость проверки или замены гидроклапана КХД 8-160?
Основные симптомы неисправности: насос не переходит в режим холостого хода даже при достижении давления, наблюдаются скачки давления в системе, повышенный шум или течь уплотнений. В большинстве случаев достаточно промывки или замены ремкомплекта.
Преимущества покупки у казахстанского поставщика Гидротех
Выбирая Гидроклапан КХД 8-160 от бренда Гидротех, вы получаете не просто деталь, а надежное решение для вашей гидросистемы. Мы поставляем оборудование, прошедшее полный цикл заводских испытаний, с гарантией 24 месяца. Наш склад в Костанае позволяет оперативно обрабатывать заказы со всего Казахстана и обеспечивать доставку в Алматы, Астану, Шымкент, Караганду и другие города. Мы предлагаем техническую поддержку, помощь в подборе аналогов и консультации по монтажу. Для заказа или получения консультации перейдите в раздел Контакты или воспользуйтесь формой обратной связи.
