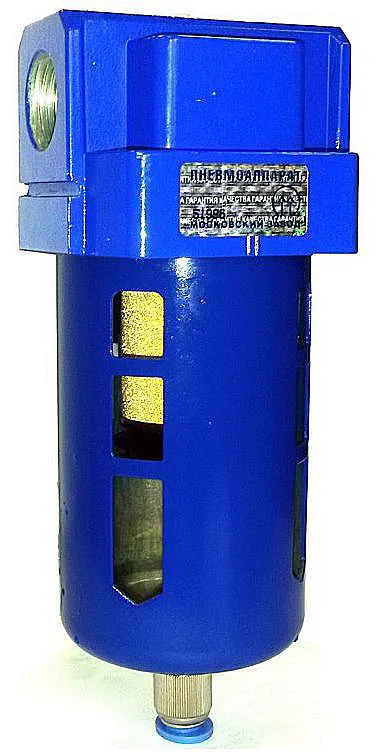

Профессиональный промышленный фильтр-влагоотделитель П-ФВ-40-1 представляет собой ключевой элемент для обеспечения чистоты и стабильности работы любой пневмосистемы. Это устройство от казахстанского бренда Гидротех предназначено для высокоэффективной очистки сжатого воздуха от капельной влаги, аэрозолей минерального масла и механических примесей размером от 25 микрон. Установка фильтра-влагоотделителя П-ФВ-40-1 в компрессорную линию — это инвестиция в долговечность и безотказную работу всего пневмооборудования предприятия, от станков с ЧПУ до систем автоматизации.
Описание и назначение фильтра-влагоотделителя П-ФВ-40-1
Основное назначение фильтра-влагоотделителя П-ФВ-40-1 — это глубокая очистка сжатого воздуха перед его подачей в чувствительные пневматические устройства. Конструкция аппарата сочетает центробежный сепаратор и тонкий металлокерамический фильтрующий элемент, что обеспечивает соответствие 12 классу очистки по ГОСТ 17433. Данный фильтр-влагоотделитель П-ФВ-40-1 находит применение в самых разных отраслях промышленности Казахстана: от машиностроения и металлообработки до пищевой и фармацевтической промышленности, где качество воздуха напрямую влияет на качество конечной продукции.
Габаритные размеры, вес и Код ТН ВЭД
Промышленный фильтр-влагоотделитель П-ФВ-40-1 отличается компактными размерами при высокой производительности. Устройство имеет единый типоразмер с фиксированными габаритами. Для удобства планирования монтажа и логистики ниже приведены основные массогабаритные параметры.
| Параметр | Значение |
|---|
| Масса, кг | 3.80 |
| Высота (H), мм | 280 |
| Диаметр корпуса (D), мм | 120 |
| Код ТН ВЭД | 8421 39 860 0 (Устройства для фильтрации или очистки газов) |
Шутка от мастера
Спросили у опытного пневматика, почему его система работает так долго без поломок. «Секрет прост, – ответил он, – нужно вовремя менять фильтр-влагоотделитель П-ФВ-40-1, а все остальные узлы тогда сами доживут до пенсии!»
Технические характеристики П-ФВ-40-1
Технические параметры определяют область применения и границы эксплуатации оборудования. Фильтр-влагоотделитель П-ФВ-40-1 разработан для работы в жестких промышленных условиях и имеет следующие характеристики.
| Параметр | Значение |
|---|
| Условный проход (Dу), мм | 40 |
| Тип присоединения | Резьбовое, трубная цилиндрическая G1X |
| Рабочее давление (номинальное/максимальное), МПа | 1.0 |
| Диапазон рабочих температур | от -40°C до +80°C |
| Тип рабочей среды | Сжатый осушенный или неосушенный воздух |
| Производительность (при давлении 0.5 МПа), м³/мин | до 11.50 |
| Абсолютная тонкость фильтрации, мкм | 25 |
| Степень влагоотделения, % | не менее 90 |
| Объем резервуара для конденсата, см³ | 180 |
| Тип отвода конденсата | Полуавтоматический (ручной сброс) |
| Климатическое исполнение по ГОСТ 15150 | УХЛ4 |
Принцип работы устройства
Работа фильтра-влагоотделителя П-ФВ-40-1 основана на комбинации двух методов: центробежного отделения и тонкой фильтрации. Сжатый воздух под давлением поступает через входной патрубок в специальную крыльчатку, которая придает потоку интенсивное вращательное движение. Под действием центробежных сил более тяжелые частицы влаги и масляные капли отбрасываются к стенкам корпуса, стекают вниз и накапливаются в прозрачном стакане-отстойнике. Предварительно очищенный таким образом воздушный поток далее проходит через металлокерамический фильтрующий элемент, который задерживает оставшиеся твердые частицы размером от 25 мкм. Очищенный и осушенный воздух выходит через выходной патрубок. Накопившийся конденсат удаляется вручную через полуавтоматический клапан, что делает обслуживание фильтра-влагоотделителя П-ФВ-40-1 простым и безопасным.
Температурный режим и срок службы
Фильтр-влагоотделитель П-ФВ-40-1 рассчитан на эксплуатацию в широком температурном диапазоне от -40°C до +80°C, что позволяет использовать его в неотапливаемых цехах или в условиях казахстанской зимы. Срок службы основного корпуса устройства при регулярном техническом обслуживании составляет до 8 лет. Ресурс сменного фильтрующего элемента зависит от степени загрязненности входящего воздуха и в среднем достигает 2000 моточасов. Прочный корпус из алюминиевого сплава и ударопрочный стакан из поликарбоната обеспечивают надежность и виброустойчивость.
Сфера применения и совместимое оборудование
Универсальность и надежность делают фильтр-влагоотделитель П-ФВ-40-1 востребованным в различных отраслях. Он применяется для защиты:
• Пневматического инструмента (гайковерты, дрели, шлифмашины).
• Станков с ЧПУ и роботизированных комплексов.
• Покрасочного оборудования и камер напыления.
• Пищевого и фармацевтического оборудования (линии розлива, упаковочные автоматы).
• Контрольно-измерительных приборов и пневмоавтоматики.
• Прессов, формовочных и фасовочных машин.
Установка фильтра-влагоотделителя П-ФВ-40-1 непосредственно после ресивера компрессора значительно продлевает ресурс всей последующей пневмолинии.
Ремонтный комплект и запасные части
Для поддержания работоспособности фильтра-влагоотделителя П-ФВ-40-1 рекомендуем всегда иметь в запасе сменные элементы. Чаще всего требуют замены следующие компоненты:
| Наименование запчасти | Код / Артикул | Назначение |
|---|
| Фильтрующий элемент (картридж) металлокерамический | ФЭ-ПФВ-40 | Основной сменный фильтр тонкой очистки |
| Уплотнительное кольцо прозрачного стакана | УП-40-1 | Обеспечение герметичности отстойника |
| Клапан сброса конденсата (полуавтоматический) | КСК-40 | Узел для ручного удаления влаги |
| Прокладка присоединительная (паронитовая) | ПР-G1X | Герметизация резьбового соединения |
Условное обозначение (маркировка) модели
Маркировка П-ФВ-40-1 имеет четкую структуру и расшифровывается следующим образом:
П — Пневматический.
ФВ — Фильтр-Влагоотделитель.
40 — Условный проход (номинальный диаметр) 40 мм.
1 — Модификация (исполнение с резьбовым соединением G1X).
Для заказа используется код: PFV40-1-G1X.
Габаритные и присоединительные размеры
Для корректного монтажа фильтра-влагоотделителя П-ФВ-40-1 в пневматическую магистраль необходимо учитывать его присоединительные размеры. Устройство монтируется исключительно в вертикальном положении с допустимым отклонением не более 5 градусов. На корпусе нанесена стрелка, указывающая направление потока воздуха — от входа (IN) к выходу (OUT).

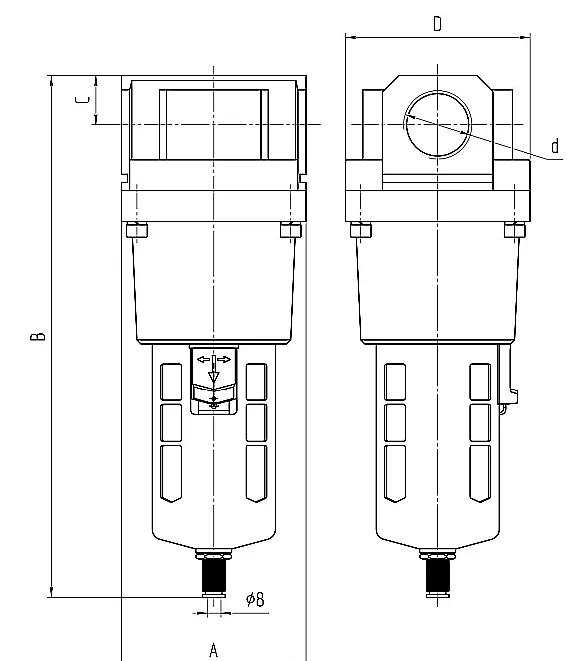

Чертеж с габаритными размерами фильтра-влагоотделителя П-ФВ-40-1.
Схематическое изображение правильного подключения фильтра-влагоотделителя в линию.
Примеры заказа и применения
Предприятие из Актобе заказало партию из 10 штук фильтра-влагоотделителя П-ФВ-40-1 для оснащения новой линии покраски грузовых автомобилей. Клиент из Шымкента приобрел 5 устройств для модернизации компрессорной станции своего цеха металлоконструкций. Для пищевого комбината в Алматы были поставлены 3 аппарата с дополнительными фильтрами тонкой очистки для линии розлива. Во всех случаях ключевым требованием была надежная очистка сжатого воздуха от влаги и масла.
Часто задаваемые вопросы (FAQ)
Как правильно подобрать место для установки П-ФВ-40-1 в пневмосистеме?
Фильтр-влагоотделитель П-ФВ-40-1 рекомендуется устанавливать как можно ближе к точке потребления сжатого воздуха, но после ресивера и осушителя (если он есть). Обязательным условием является вертикальный монтаж и наличие свободного доступа для обслуживания и ручного сброса конденсата.
Каковы сроки доставки фильтра П-ФВ-40-1 в мой город в Казахстане?
Поставщик Гидротех осуществляет оперативную доставку по всему Казахстану. В крупные города, такие как Астана, Алматы, Караганда, Актобе, Павлодар, Усть-Каменогорск и Тараз, поставка обычно занимает 2-4 рабочих дня. В более отдаленные регионы сроки уточняются индивидуально при оформлении заказа через наш сайт.
Можно ли использовать фильтр-влагоотделитель П-ФВ-40-1 с другими типами газов, например, азотом?
Нет, модель П-ФВ-40-1 предназначена исключительно для фильтрации сжатого воздуха. Для работы с другими газами (азот, кислород, инертные газы) требуются специальные исполнения с соответствующими сертификатами и материалами уплотнений.
Что входит в регулярное техническое обслуживание данной модели?
Обслуживание включает: ежедневный визуальный контроль уровня конденсата в стакане и его ручной сброс, ежемесячную проверку герметичности всех соединений, а также плановую замену фильтрующего элемента согласно наработке (рекомендуется каждые 2000 часов или раз в год).
Доставка по Казахстану и СНГ
Компания Гидротех, являясь официальным поставщиком промышленного пневмооборудования в Казахстане, гарантирует качество каждого устройства и оперативную логистику. Мы осуществляем доставку фильтра-влагоотделителя П-ФВ-40-1 во все регионы Казахстана, включая Астану, Алматы, Шымкент, Караганду, Актобе, Тараз, Павлодар, Усть-Каменогорск, а также в страны СНГ. Каждый аппарат перед отгрузкой проходит обязательное контрольное тестирование на герметичность и заявленную производительность. Для консультации и оформления заказа зайдите в раздел Контакты или воспользуйтесь формой заказа на сайте.
