Назначение и область применения
Вертикальные полупогружные центробежные электронасосы серии БХ14-5 (модели БХ 14-53, БХ 14-54, БХ 14-55 и БХ 14-53-1) представляют собой надежное решение для систем подачи смазочно-охлаждающих жидкостей (СОЖ) и минеральных масел в металлорежущем, гидравлическом и смазочном оборудовании. Их основная задача — обеспечение эффективного охлаждения режущего инструмента, обмыва деталей и транспортировки металлической стружки. Эти электронасосы центробежные БХ 14-53, БХ 14-54, БХ 14-55 нашли широкое применение на промышленных предприятиях Казахстана — от машиностроительных цехов в Алматы и Караганде до ремонтных мастерских в Актобе и Павлодаре.
Моноблочная конструкция объединяет электродвигатель и многоступенчатую насосную часть, что обеспечивает компактность и простоту подключения. Работают установки на жидкостях вязкостью до 90 сСт, что делает их универсальными для различных технологических процессов. Купить электронасосы центробежные БХ 14-53, БХ 14-54, БХ 14-55 рекомендуется для оснащения станков с замкнутыми системами циркуляции, где важна стабильность давления и производительности.
Основные характеристики и конструктивные особенности
Электронасосы центробежные БХ 14-53, БХ 14-54, БХ 14-55 относятся к группе двух- и трехступенчатых центробежных насосов с рабочими колесами открытого типа. Это обеспечивает устойчивую работу на жидкостях с допустимой концентрацией механических включений до 15 г/л и размером частиц не более 0.3 мм. Материал проточной части — чугун, гарантирующий долговечность в условиях воздействия водно-масляных эмульсий. Уплотнение вала — щелевое, что минимизирует трение и увеличивает ресурс. Напорный патрубок с внутренней резьбой G1" или G1 1/4" упрощает монтаж и подключение к напорной линии.

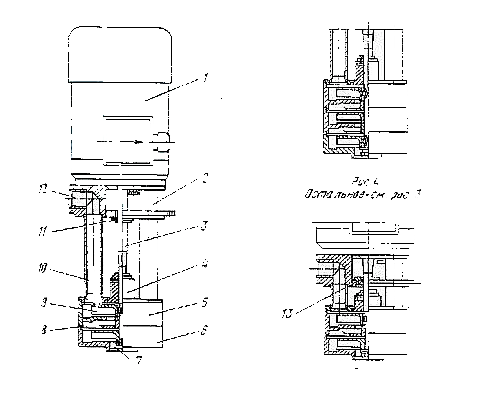

Рис.1. Конструктивная схема и основные детали электронасосов БХ 14-53, БХ 14-54, БХ 14-55.
На предприятии техник спрашивает нового стажера: — Ты знаешь, куда подключить эти электронасосы центробежные БХ 14-53, БХ 14-54, БХ 14-55? Тот уверенно отвечает: — Конечно, знаю! Был такой казахский акын, сказал: «Қайда қойсаң да, жұмыс істейді!» (Куда ни поставь — работать будут!). Главное, чтобы суу болсын! (лишь бы жидкость была!).
Технические параметры серии БХ14-5
Серия электронасосов центробежных БХ 14-53, БХ 14-54, БХ 14-55 характеризуется номинальным рабочим давлением на выходе 2.5 кг/см² (0.25 МПа) для всех моделей, но отличается по ключевому параметру — подаче (производительности). Диапазон рабочих температур жидкости от +10 до +50°C, что охватывает большинство промышленных условий Казахстана.
| Параметр | БХ14-53 | БХ14-53-1 | БХ14-54 | БХ14-55 |
|---|
| Присоединительный размер патрубка | G1 1/4" | G1" | G1 1/4" | G1 1/4" |
| Номинальное давление (напор) | 2.5 кг/см² (0.25 МПа) | 2.5 кг/см² (0.25 МПа) | 2.5 кг/см² (0.25 МПа) | 2.5 кг/см² (0.25 МПа) |
| Номинальная подача (производительность) | 50 л/мин | 50 л/мин | 100 л/мин | 200 л/мин |
| Мощность электродвигателя (при 2900 об/мин) | 1.5 кВт | 1.5 кВт | 2.2 кВт | 3.0 кВт |
| Длина погружной части | 250 мм | 110 мм | 250 мм | 290 мм |
| Тип рабочей среды | СОЖ, минеральные масла (вязкость до 90 сСт) |
| Тип насоса | Двухступенчатый центробежный | Двухступенчатый центробежный | Трехступенчатый центробежный |
Габаритные размеры и монтажные параметры
Все модели электронасосов центробежных БХ 14-53, БХ 14-54, БХ 14-55 имеют компактный вертикальный исполнение, что позволяет устанавливать их непосредственно в бак станка. Ниже приведены габаритные и присоединительные размеры для корректного проектирования узла установки.

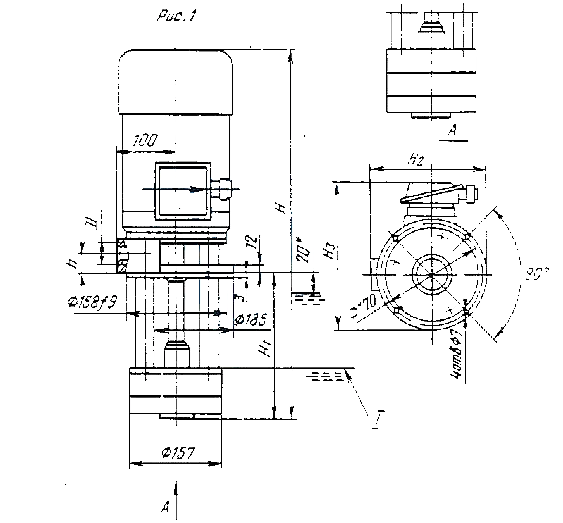

Рис.2. Схема установки и габаритные размеры электронасосов БХ 14-53, БХ 14-54, БХ 14-55.
| Модель электронасоса | Габариты (ДxШxВ), мм | Масса, кг | Код ТН ВЭД |
|---|
| БХ14-53 | 170x170x558 | 24 | 8413 70 900 0 |
| БХ14-53-1 | 170x170x410 | 24 | 8413 70 900 0 |
| БХ14-54 | 170x170x578 | 26 | 8413 70 900 0 |
| БХ14-55 | 170x170x648 | 34 | 8413 70 900 0 |
Принцип работы и правила эксплуатации
Принцип действия основан на центробежной силе. При вращении рабочего колеса жидкость отбрасывается от центра к периферии, создавая давление на выходе. В многоступенчатой конструкции поток последовательно проходит через несколько колес, что позволяет достигать требуемого напора при сравнительно низких оборотах. Запуск электронасоса центробежного БХ 14-53, БХ 14-54, БХ 14-55 производится при закрытом вентиле на напорной линии для предотвращения гидроудара. Направление вращения вала — левое (против часовой стрелки, если смотреть со стороны двигателя).
Важнейшее условие долгой службы — поддержание уровня жидкости в баке в пределах, указанных на схеме (между минимальным и максимальным отметками). При работе на шлифовальных станках необходимо очищать бак не реже раза в неделю из-за обилия мелкой абразивной стружки. Срок службы агрегатов напрямую зависит от чистоты рабочей среды и соблюдения температурного режима.
Типовые неисправности и ремонтопригодность
Наиболее часто в электронасосах центробежных БХ 14-53, БХ 14-54, БХ 14-55 изнашиваются рабочие колеса (из-за абразивного износа) и уплотнительная манжета (в модели БХ14-53-1). Снижение давления или подачи часто связано с засорением проточной части или износом колес. Повышенная вибрация может указывать на износ подшипников или дисбаланс ротора.
Состав типового ремкомплекта может включать: комплект рабочих колес, уплотнительную манжету для БХ14-53-1, комплект сальников или втулку узла уплотнения вала. Для проведения квалифицированного ремонта рекомендуется обращаться к специалистам поставщика Гидротех в Костанае.
Примеры условных обозначений и порядок заказа
Для заказа необходимо указать полную маркировку насоса, например: Электронасос центробежный БХ14-53. В обозначении «БХ14-5» цифра 5 указывает на модификацию, а последняя цифра (3,4,5) кодирует производительность. Модель с индексом «-1» имеет укороченную погружную часть.
Пример заполнения заявки: «Насос БХ14-54, 100 л/мин, 2.2 кВт, присоединение G1 1/4", для системы охлаждения токарного станка».
Часто задаваемые вопросы (FAQ)
Как выбрать между электронасосами БХ14-53, БХ14-54 и БХ14-55?
Выбор основывается на требуемой производительности (подаче) системы охлаждения. БХ14-53 (и БХ14-53-1) имеет подачу 50 л/мин, БХ14-54 — 100 л/мин, а БХ14-55 — 200 л/мин. Также учитывайте глубину погружения (длину стойки): стандартная 250/290 мм или укороченная 110 мм у модели БХ14-53-1 для небольших баков.
Совместимы ли эти насосы с существующим оборудованием казахстанского производства?
Да, электронасосы центробежные БХ14-5 являются аналогами широко распространенных в СНГ насосов и по присоединительным размерам (резьба G1", G1 1/4"), и по рабочим параметрам (напор 2.5 кгс/см²). Они подходят для модернизации и ремонта станков советского и российского производства, эксплуатируемых в Казахстане.
Каковы сроки поставки и доставки в мой город?
Поставщик Гидротех осуществляет оперативную доставку со склада в Костанае в любой город Казахстана: Астана, Алматы, Шымкент, Караганда, Актобе, Тараз, Павлодар, Усть-Каменогорск и другие. Сроки зависят от удаленности города и обычно составляют от 2 до 7 рабочих дней. Доставка в страны СНГ также возможна по согласованию.
Какие условия эксплуатации необходимо соблюдать для долгой службы насоса?
Соблюдайте температурный диапазон рабочей жидкости (10-50°C), не допускайте попадания включений размером более 0.3 мм и концентрации грязи выше 15 г/л. Обязательно поддерживайте уровень жидкости в баке, исключающий «сухой ход». Регулярная очистка бака от шлама значительно продлевает ресурс рабочих колес. Монтаж должен быть строго вертикальным.
Поставка и сервис в Казахстане
Официальный поставщик промышленного оборудования Гидротех предлагает полный спектр услуг по поставке, консультации и сервисному обслуживанию электронасосов центробежных БХ 14-53, БХ 14-54, БХ 14-55 на всей территории Республики Казахстан. Наши специалисты готовы помочь в подборе оптимальной модели, учитывая специфику вашего оборудования и условия производства. Все агрегаты поставляются с полным пакетом документации и гарантией. Для оформления заказа или получения консультации воспользуйтесь формой обратной связи на сайте gidro777.kz или свяжитесь с нами через раздел Контакты. Мы обеспечим надежную работу ваших систем охлаждения и смазки от Актау до Усть-Каменогорска.
