Электродвигатель крановый ДМТF 311-6 представляет собой мощный и надёжный асинхронный агрегат с фазным ротором, специально разработанный для работы в составе грузоподъёмных механизмов. Это сердце многих промышленных кранов, мостовых и козловых систем, а также различных лебёдочных устройств, используемых на предприятиях металлургии, машиностроения, логистических комплексах и складах по всему Казахстану.
Описание и назначение кранового электродвигателя ДМТF 311-6
Данный электродвигатель крановый ДМТF 311-6 относится к классу низковольтных вращающихся электрических машин краново-металлургического исполнения. Его ключевая особенность – фазный ротор, который обеспечивает плавный пуск и широкий диапазон регулирования скорости, что критически важно для точного позиционирования грузов. Электродвигатель крановый ДМТF 311-6 рассчитан на длительную работу в повторно-кратковременных режимах с частыми пусками и остановками, что полностью соответствует тяжёлым условиям эксплуатации кранового оборудования.
Ключевые параметры и технические характеристики
Электродвигатель крановый ДМТF 311-6 обладает следующими основными техническими параметрами, определяющими его производительность и область применения.
| Основные параметры электродвигателя ДМТF 311-6 |
| Номинальная мощность, кВт |
11 |
| Фактическая частота вращения вала, об/мин |
945 |
| Напряжение питающей сети, В |
380/220 |
| Номинальный ток ротора, А |
43 |
| Тип ротора |
Фазный |
| Синхронная частота вращения, об/мин |
1000 |
| Ток статора (для напряжений 220В/380В), А |
29,3 / 50,7 |
| Напряжение на кольцах ротора, В |
170 |
| Исполнение и возможные модификации |
| Климатическое исполнение и тип рабочей среды |
У1, УХЛ (для умеренного и холодного климата) |
| Способ монтажа (подключение) |
IM 1001 (на лапах, цилиндрический вал) |
| Степень защиты IP |
44 (защита от твёрдых частиц >1 мм и брызг воды) |
Қазақстандағы кран операторы электродвигатель крановый ДМТF 311-6-ға қарап: "Осы қозғалтқыш маған таң қалдырды – ол жүкті көтереді, ал өзінің айналу жиілігі тұрақты, бір қанатты құс секілді!" (Крановщик в Казахстане смотрит на электродвигатель крановый ДМТF 311-6 и говорит: "Этот двигатель меня поразил – он поднимает груз, а его скорость вращения стабильна, как у птицы с одним крылом!")
Габаритные и присоединительные размеры
Для правильного монтажа и интеграции в оборудование важно знать точные размеры. Электродвигатель крановый ДМТF 311-6 имеет следующие габариты и параметры подключения.
| Габаритные и присоединительные размеры |
| Габаритные размеры (ВхДхГ), мм |
472 x 764 x 350 |
| Диаметр выходного вала, мм |
50 |
| Диаметр монтажного фланца (при наличии), мм |
350 |
| Размер щёток (для обслуживания), мм |
12,5 х 32 х 50 |
| Примерная масса, кг |
185 |
| Код ТН ВЭД |
8501 51 |
Вес кранового электродвигателя может незначительно варьироваться в зависимости от конкретного исполнения и комплектации.
Вид электродвигателя ДМТФ 311-6 сбоку, монтажное исполнение на лапах IM1001.

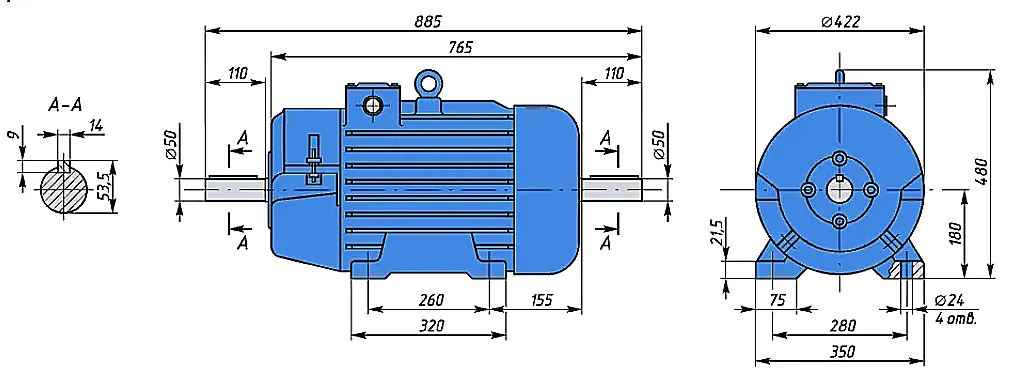

Вид электродвигателя кранового ДМТF 311-6 со стороны клеммной коробки и присоединения кабелей.
Принцип работы и температурный режим
Электродвигатель крановый ДМТF 311-6 работает по принципу асинхронной машины с фазным ротором. При подаче трёхфазного напряжения на обмотку статора создаётся вращающееся магнитное поле. Это поле индуцирует ток в обмотке фазного ротора, которая выведена на контактные кольца. Через щёточно-коллекторный узел к роторной цепи можно подключать пускорегулирующие резисторы, что позволяет значительно снижать пусковые токи и плавно регулировать скорость в широких пределах – ключевое требование для крановых механизмов.
Двигатель рассчитан на работу в температурном диапазоне окружающей среды от -40°C до +40°C для исполнения УХЛ и от -45°C до +40°C для У1, что делает его пригодным для эксплуатации в суровых климатических зонах Казахстана. При правильном обслуживании и соблюдении электрических нагрузок срок службы такого электродвигателя составляет 15-20 лет.
Область применения и совместимое оборудование
Основная область применения данного электродвигателя – привод механизмов передвижения и подъёма грузоподъёмных машин. Электродвигатель крановый ДМТF 311-6 идеально подходит для комплектации:
• Мостовых и козловых кранов общего назначения.
• Консольных кранов.
• Кранов-балок и талей (тельферов).
• Лебёдок шахтных и строительных.
• Металлургического оборудования (завалочные машины, литейные краны).
Он совместим с реостатными и тиристорными системами управления, распространёнными на постсоветском пространстве, включая Казахстан.
Ремонт и запчасти (ремкомплект)
В процессе эксплуатации наиболее подвержены износу компоненты щёточно-коллекторного узла и подшипниковые опоры. Для электродвигателя кранового ДМТF 311-6 рекомендуем иметь в запасе следующий набор запчастей:
| Наименование запчасти |
Типовой артикул / описание |
| Щётки графитные |
Размер 12,5х32х50 мм, набор на один двигатель (6-8 шт) |
| Подшипник передний (со стороны вала) |
Обычно 309 или 2309 (уточняйте по маркировке) |
| Подшипник задний |
Обычно 309 или 2309 (уточняйте по маркировке) |
| Сальники (манжеты) для подшипниковых щитов |
По диаметру вала 50 мм |
| Кольца роторные (контактные) |
Комплект (3 шт) на замену при сильном износе |
Все эти комплектующие доступны для заказа через нашего поставщика – компанию Гидротех.
Условное обозначение и примеры заказа
Маркировка электродвигателя кранового ДМТF 311-6 расшифровывается следующим образом:
Д – двигатель;
МТ – модернизированный, с фазным ротором, крановый;
F – с принудительным охлаждением;
311 – габарит (высота оси вращения);
6 – количество полюсов (что соответствует синхронной частоте ~1000 об/мин).
Пример заказа для типовой поставки в Казахстан:
Электродвигатель крановый ДМТF 311-6 У1, IM1001, 380/220В, 11 кВт, 945 об/мин.
Для оформления заказа вы можете воспользоваться формой обратной связи на сайте или связаться с нашими менеджерами через раздел Контакты.
Часто задаваемые вопросы (FAQ) по электродвигателю ДМТF 311-6
Как правильно выбрать модификацию электродвигателя кранового ДМТF 311-6 для моего крана?
Ключевые параметры выбора: напряжение сети (380В или реже 220В), климатическое исполнение (У1 для умеренного климата или УХЛ для холодного), способ монтажа (IM1001 на лапах – самый распространённый). Также важно проверить совпадение посадочных размеров вала и мощность, которая должна соответствовать или немного превышать паспортную мощность заменяемого двигателя.
Каковы сроки поставки и условия доставки по Казахстану?
Поставка крановых электродвигателей со склада в Костанае обычно осуществляется в течение 3-5 рабочих дней. Мы осуществляем доставку во все регионы Казахстана, включая Астану, Алматы, Шымкент, Караганду, Актобе, Тараз, Павлодар, Усть-Каменогорск, а также в страны СНГ. Точные сроки и стоимость доставки рассчитываются индивидуально после оформления заказа.
Какие условия эксплуатации являются критичными для этого двигателя?
Электродвигатель крановый ДМТF 311-6 рассчитан на работу в условиях высокой влажности, запылённости и вибрации. Критически важно соблюдать периодичность технического обслуживания: проверять состояние щёток и контактных колец, контролировать температуру подшипников, своевременно проводить замену смазки. Не допускается работа с превышением номинального тока и частые пуски сверх указанного в паспорте режима ПВ (повторно-кратковременный).
Этот двигатель совместим с импортными частотными преобразователями?
Да, электродвигатель крановый ДМТF 311-6 с фазным ротором может работать с современными частотными преобразователями (ЧП). Однако для этого требуется специальная модификация схемы управления – замыкание обмотки ротора накоротко (пусковая ступень шунтируется) и использование ЧП на статорной цепи. Мы рекомендуем проконсультироваться с нашими инженерами для подбора оптимального решения под вашу задачу.
Заключение и преимущества покупки у поставщика Гидротех
Выбирая электродвигатель крановый ДМТF 311-6 у нас, вы получаете не просто изделие, а комплексное решение для вашего предприятия. Мы, как официальный поставщик бренда Гидротех в Казахстане, гарантируем соответствие продукции заявленным техническим характеристикам, предоставляем полный пакет документов и обеспечиваем техническую поддержку на всех этапах – от подбора до ввода в эксплуатацию. Наш склад в Костанае позволяет оперативно закрывать потребности промышленных предприятий по всему Казахстану и странам СНГ. Для надёжности ваших крановых систем выбирайте проверенную временем продукцию – электродвигатель крановый ДМТF 311-6 от Гидротех.
